Фурнитура ⇒ аналоги agb3

[Stock]

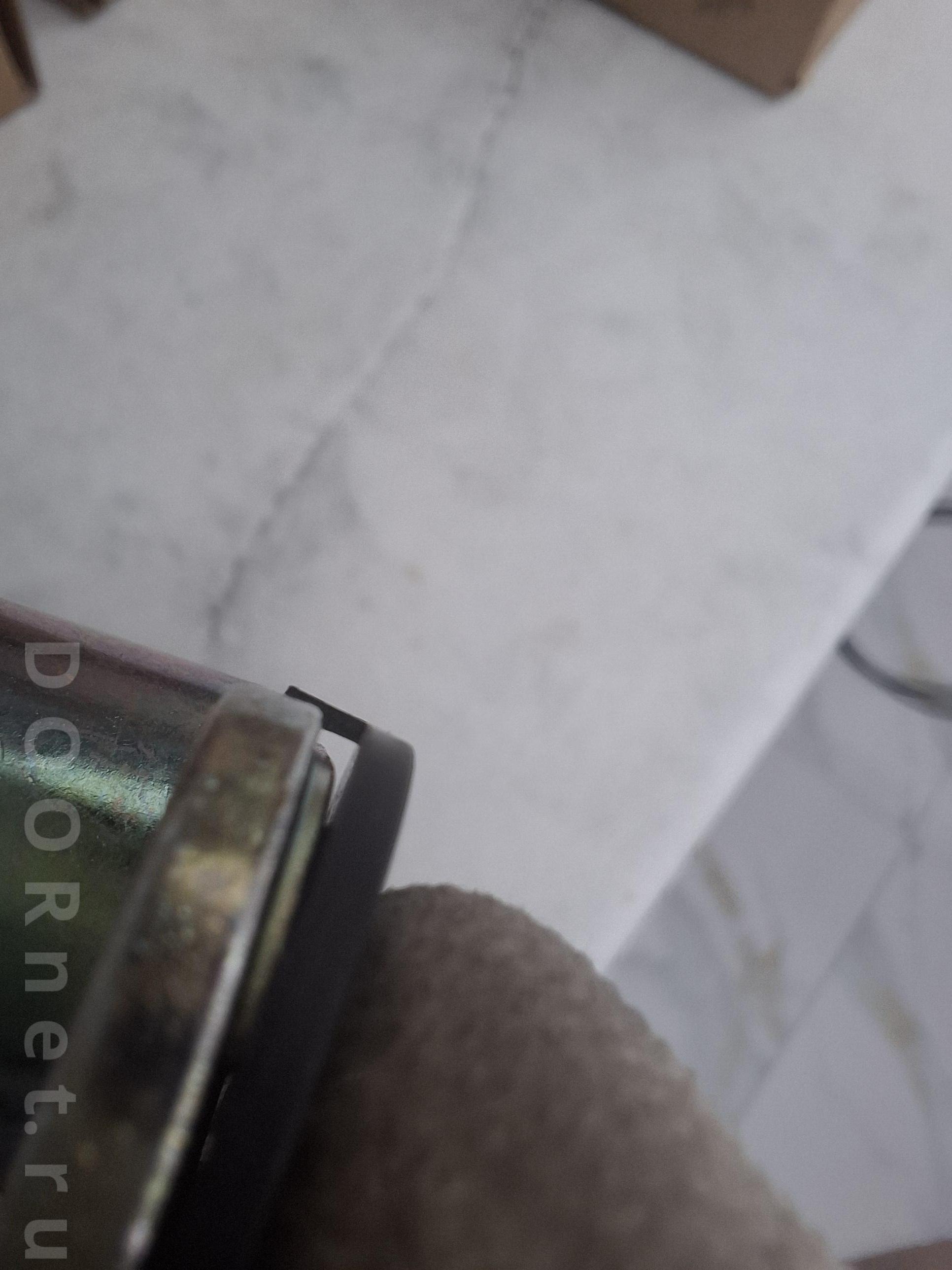

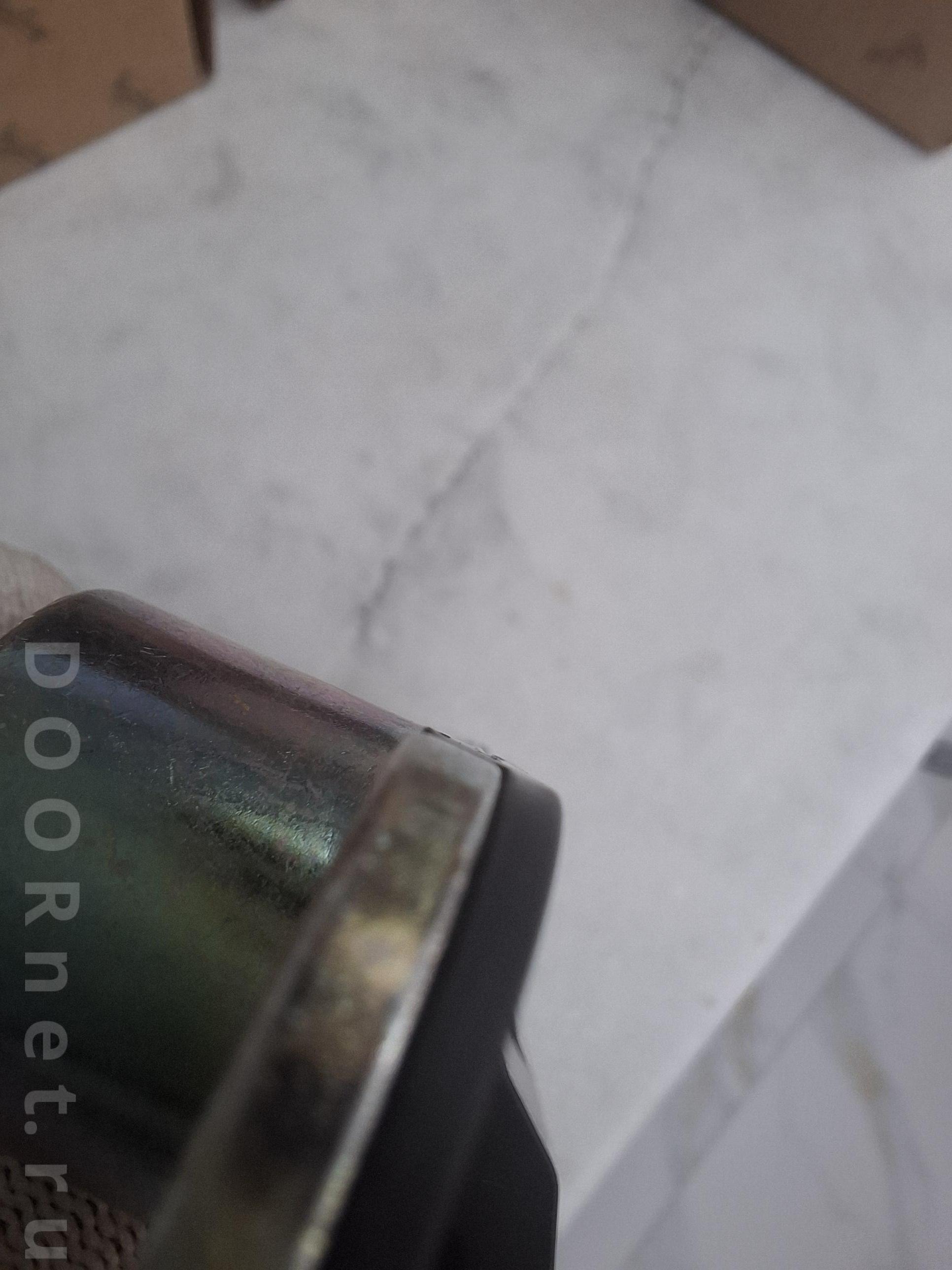

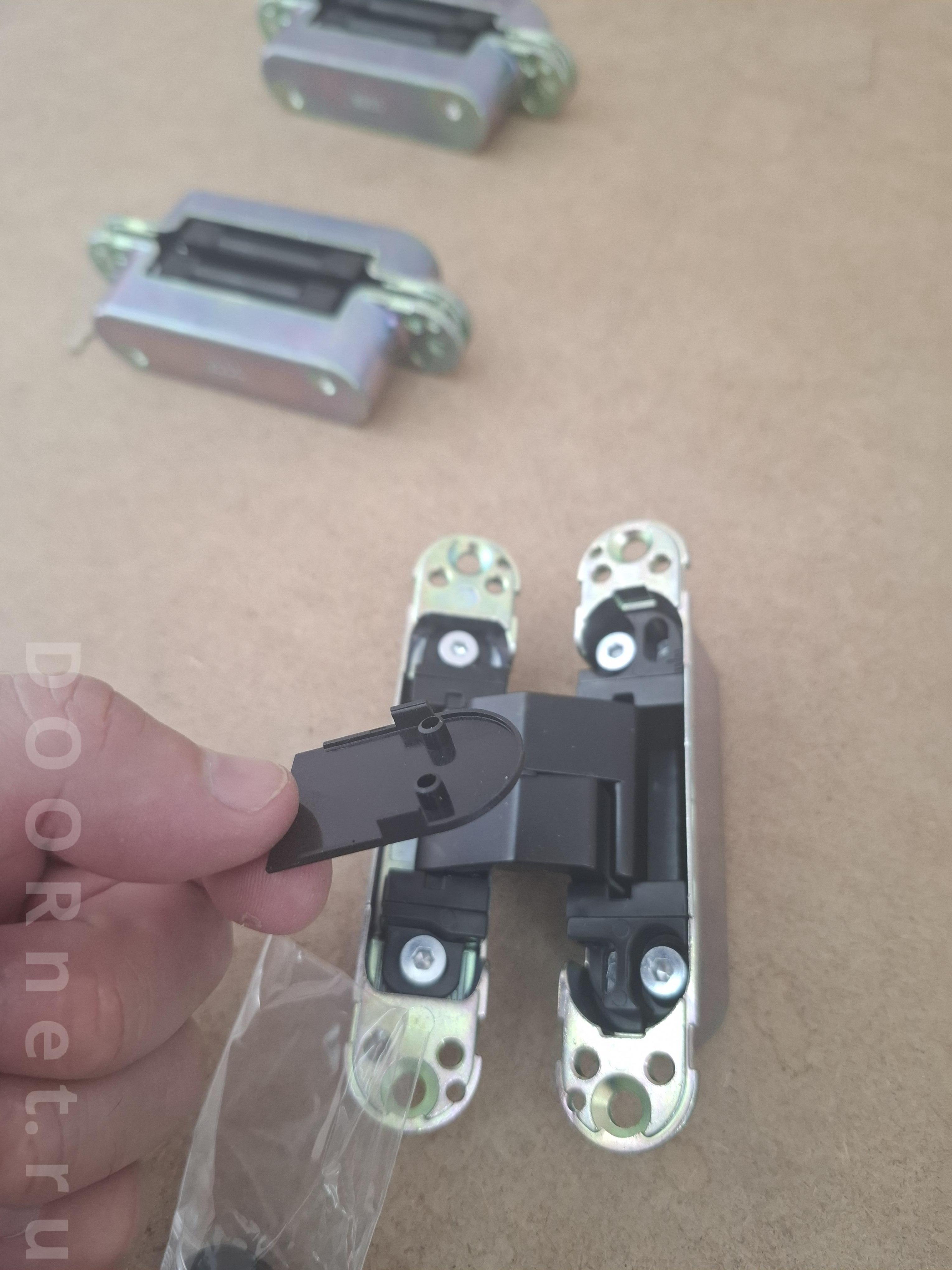

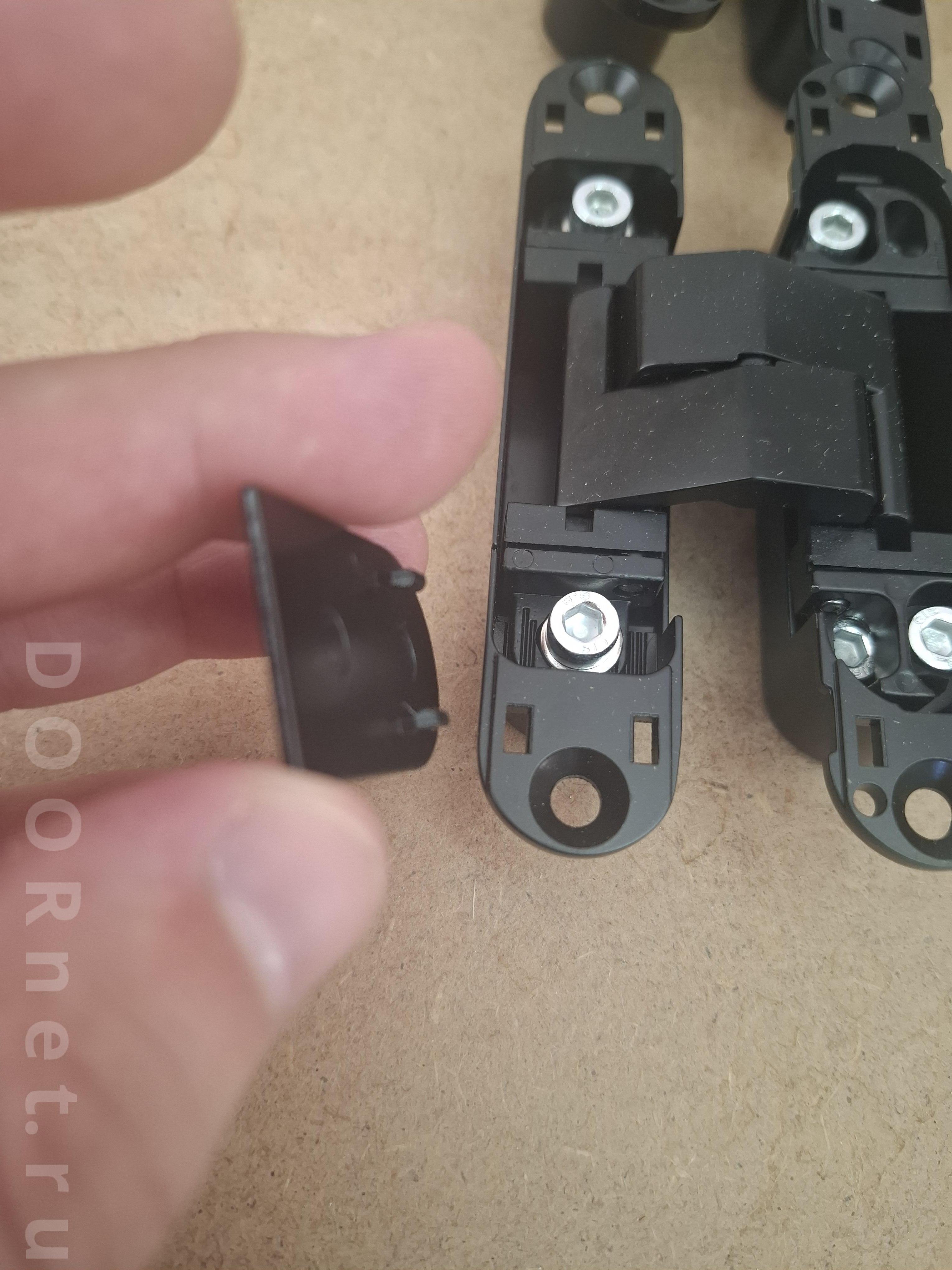

столкнулся на объекте с двумя разными аналогами петель agb3. размерность то вроде норм., за исключением притирок копировальным кольцами. все же есть погрешность на одной в минус 0.4 мм. - не критично. так же у одной заглушка пластик , у другой металл.

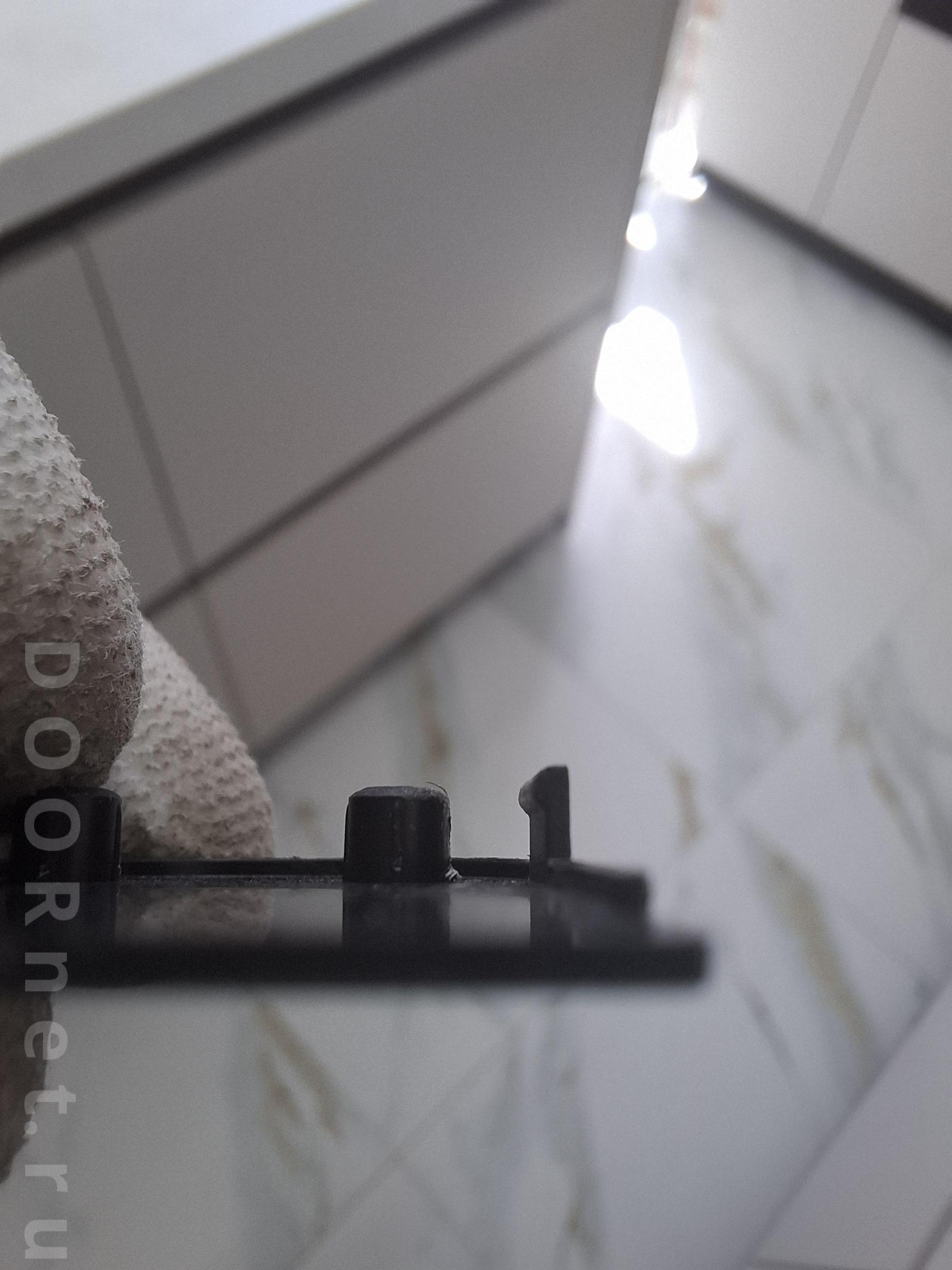

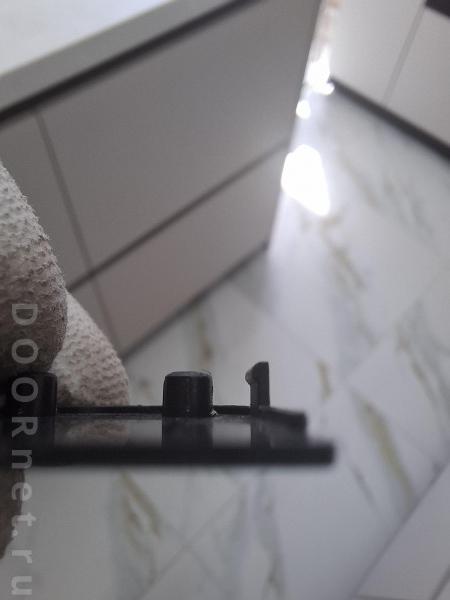

ну больше суету навел сам пластик. оказалось , что при плотной нормальной проточке паза под петлю заглушку одеть уже не получается , аккуратно забивать через проставку лотерея , да и потом , как ее снимать при возможной регулировке ? ..

before-out.mp4

(5.09 МБ) 18 скачиваний

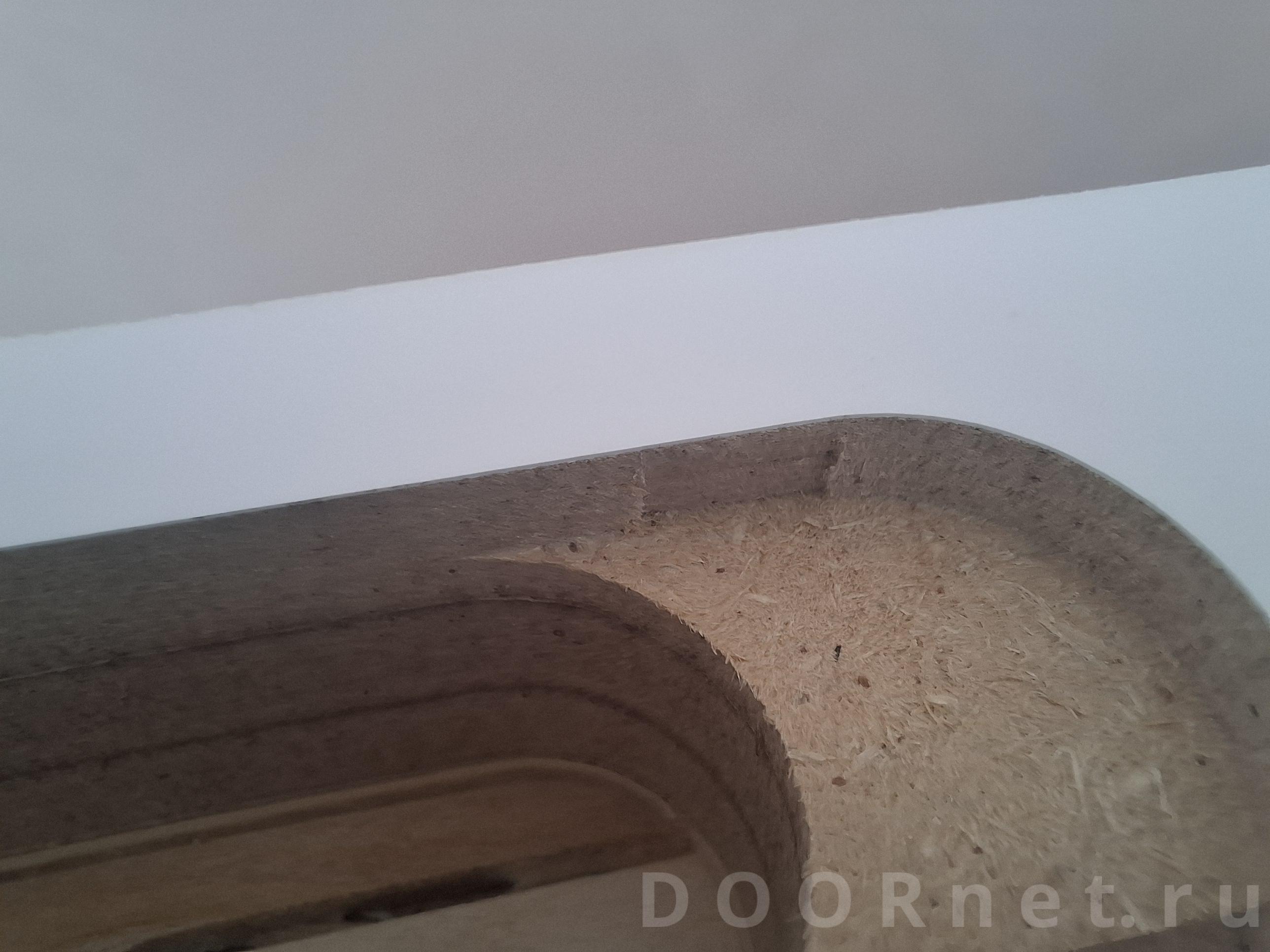

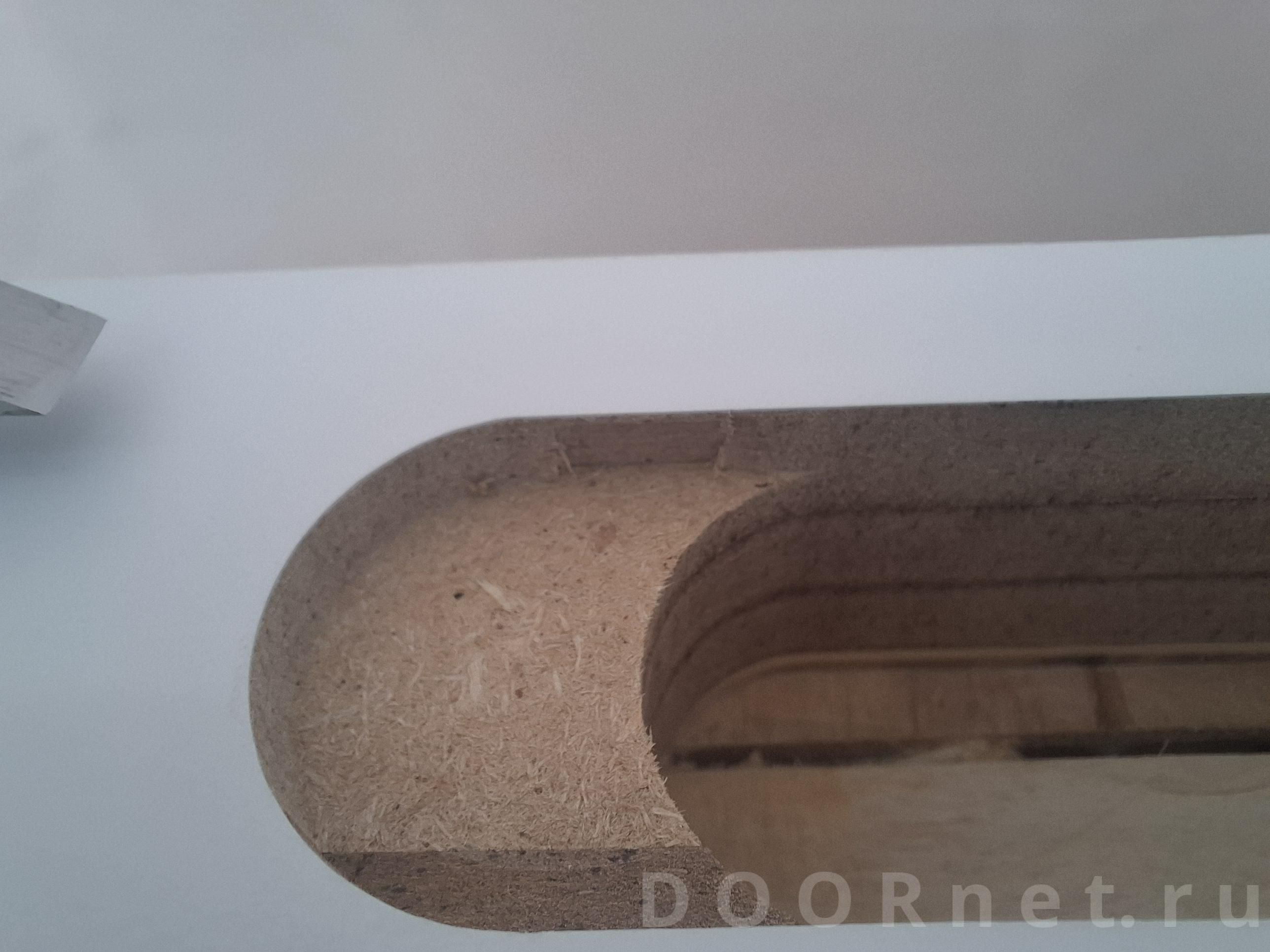

пришлось делать выборки уже в проточке в ручную.

ну и после она благополучно залетела , как и должна.

after-out.mp4

(2.14 МБ) 20 скачиваний

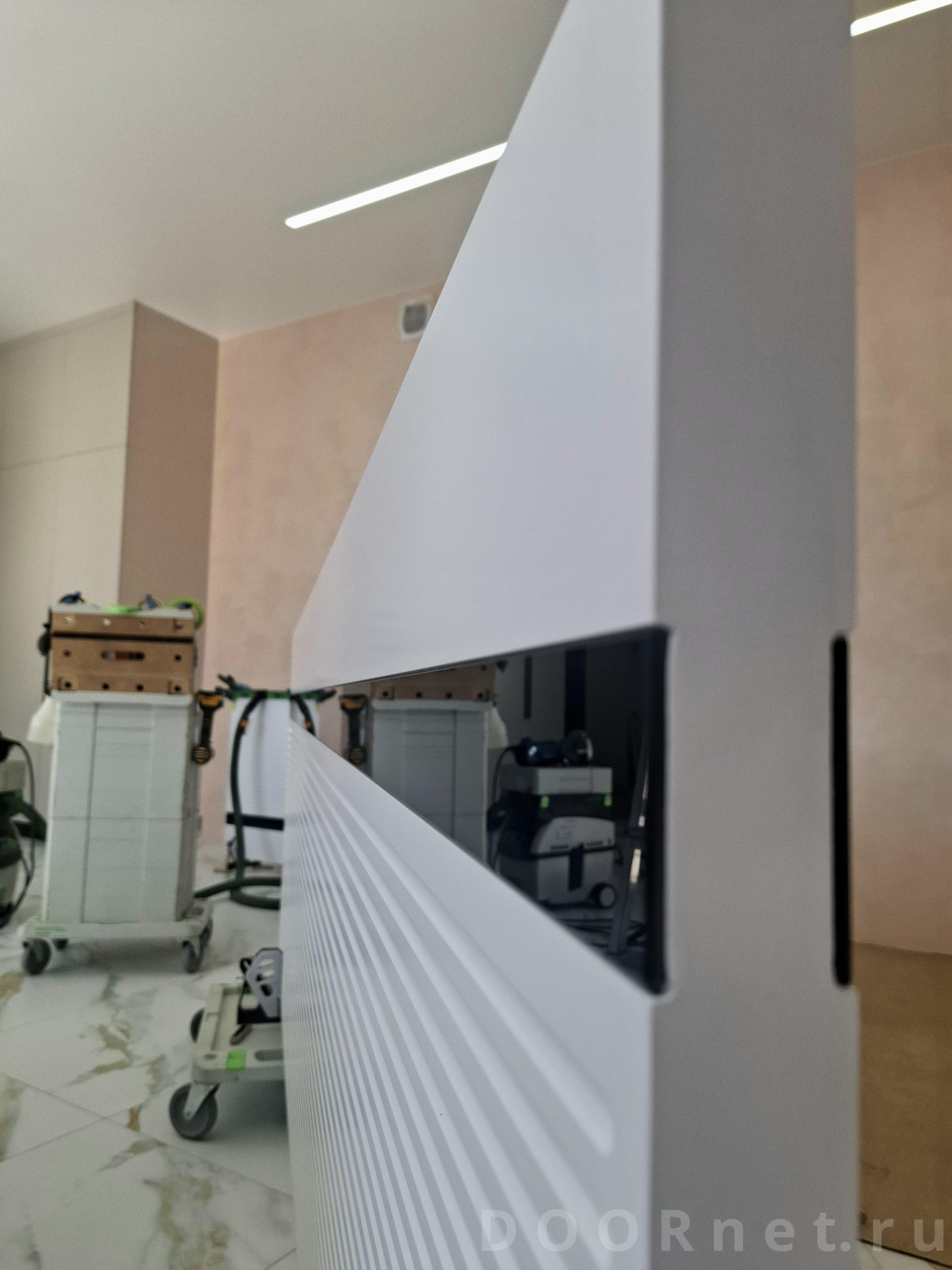

ну и немного вайба с объекта

прикольные дверки. дожмем )

2180/3 петли и моя классика распределения веса + опрокидывающего момента.

в этом случае:
верх 160 мм. уменьшаем вырывающее плечо рычага.
ниже петля в 200 мм. для усиления плеча рычага и компенсации вырывающей силы, гасим крутящий момент верхней петли и исключаем провисание. момент с прогибом вторичен.
по низу , как точка опоры на сжатие по такой же схеме с верхом , но возможно чуть выше.
так же не забываем про графики весовых нагрузок от ширины полотна ...

ну и ссылка из соседней темы по равномерному распределению веса на "волховце"
viewtopic.php?t=246

сама петля: https://www.irbis-td.ru/catalog/petli_d ... tye/10893/
