Основное ⇒ Sofia. полное открывание (175-180⁰) при стандартном коробе

[Stock]

Как всем давно известно , фабрика Sofia не предлагает полное открывание в ~175⁰ к стене на стандартных коробах , кроме моноблоков. Некоторые обходятся "колхозным" вариантом , выдвигая короб наружу за плоскость стены , что бы утопить 15-ти мм. наличник вглубь короба , тем самым выбиваясь из общей концепции расположения дверей в проемах , что не всем нравится , да и мне тоже .. На одном из объектов решил проблему одного полотна заменой петли из стандартной комплектации ceam 1430max_134/24 на петли val de fiori_135/27 (viewtopic.php?t=167), аналог k2760, расточив существующую проточку по бокам , не меняя глубины фрезеровки лица. Ниже все фото.

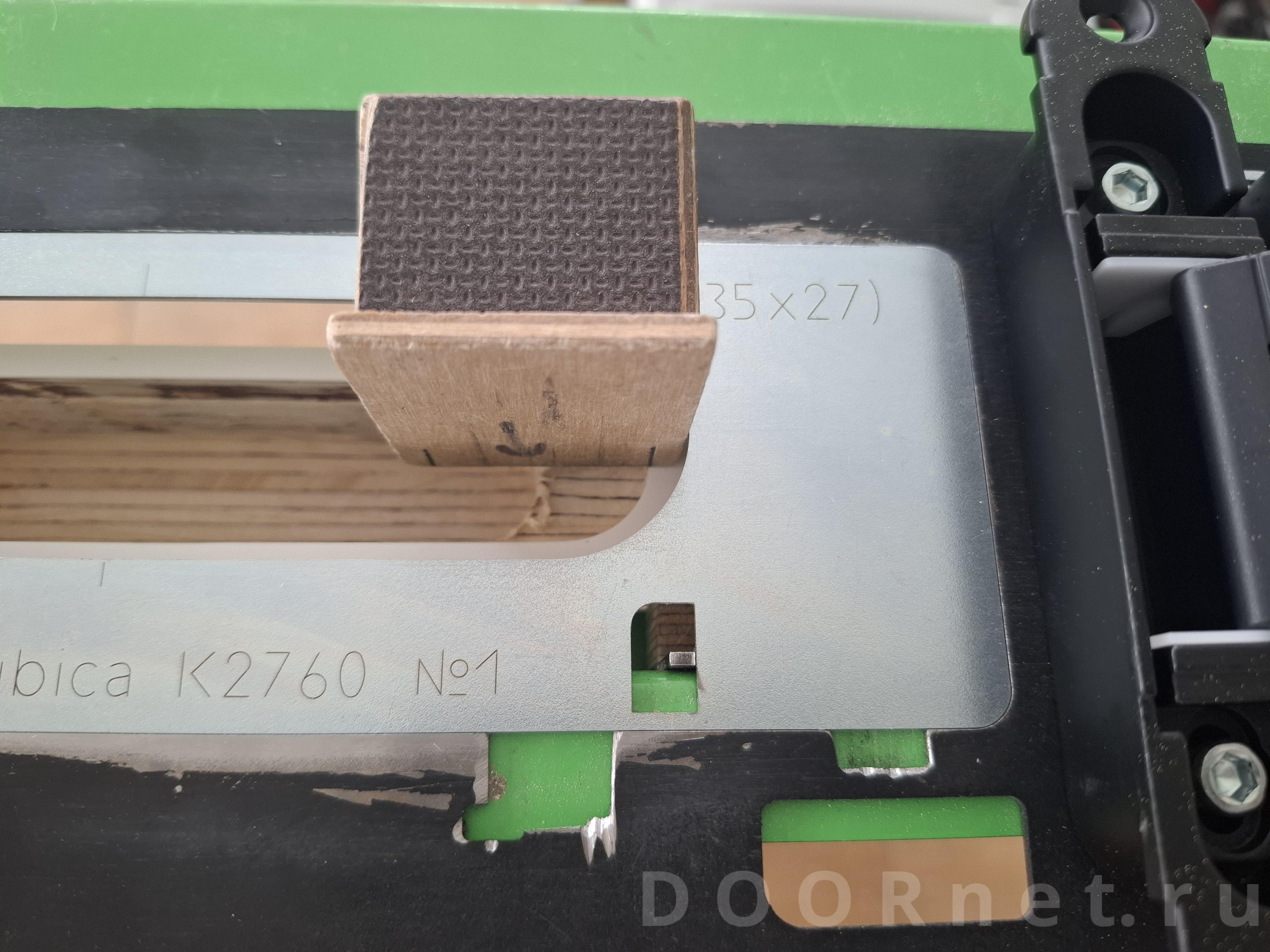

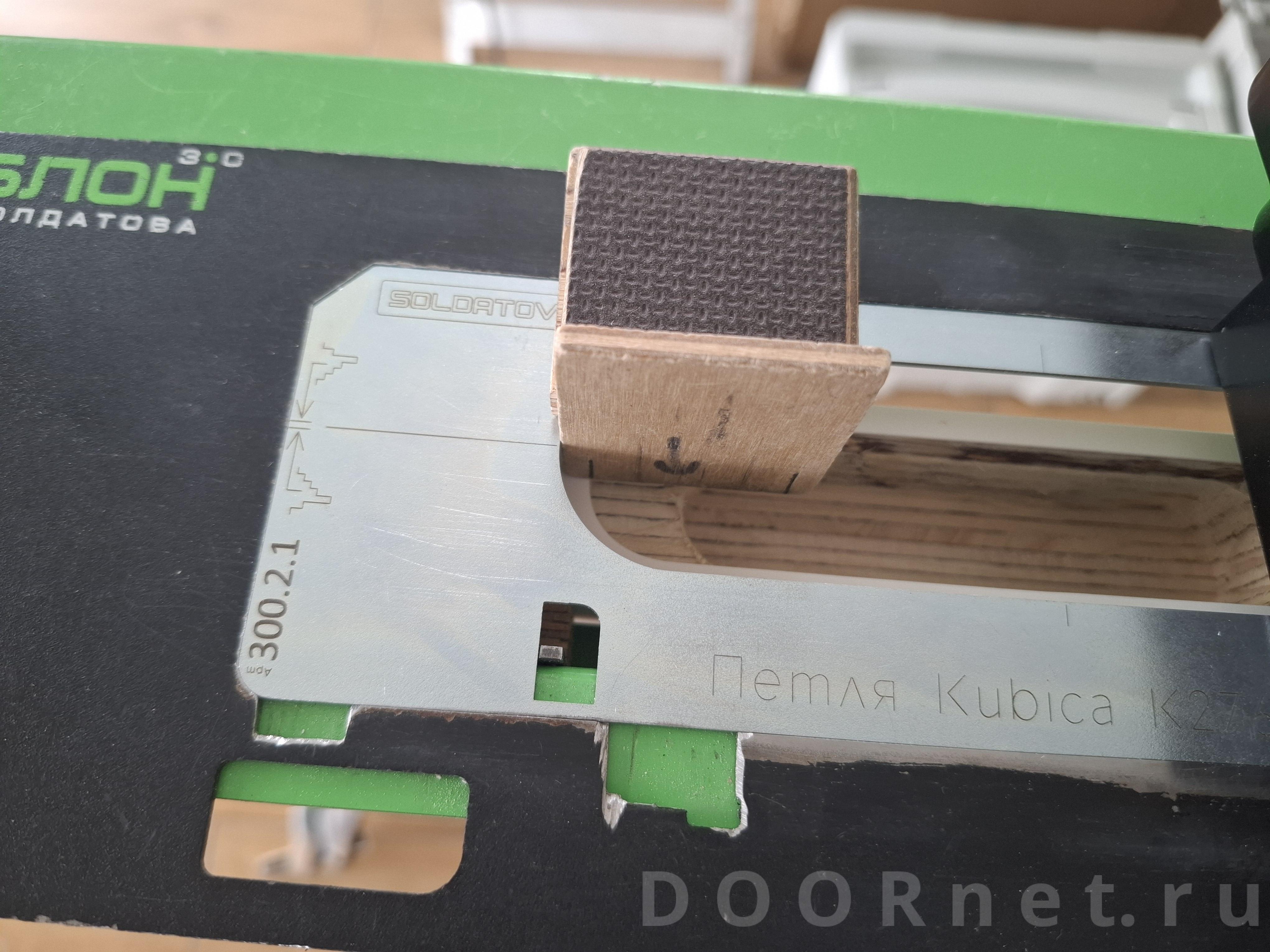

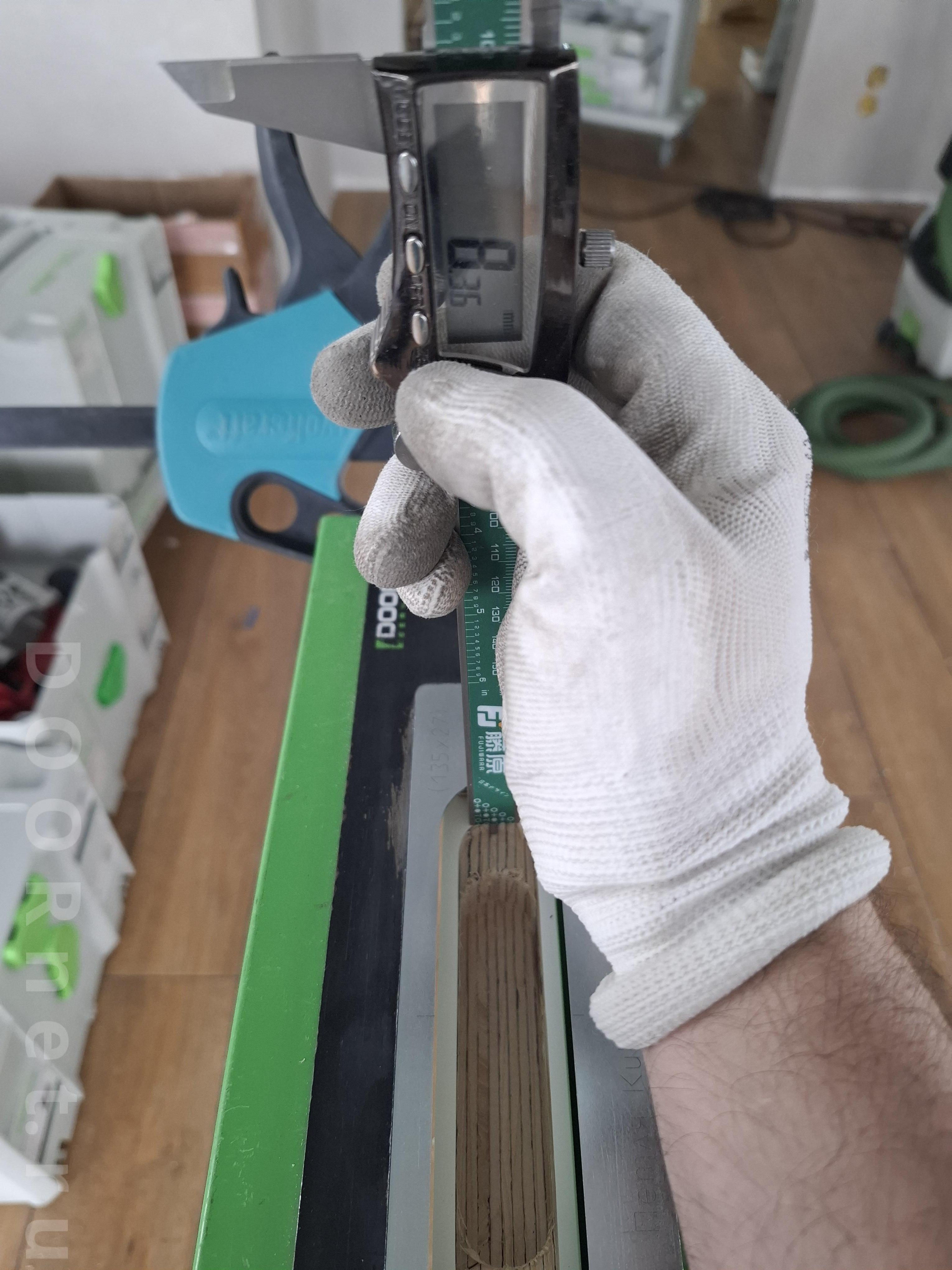

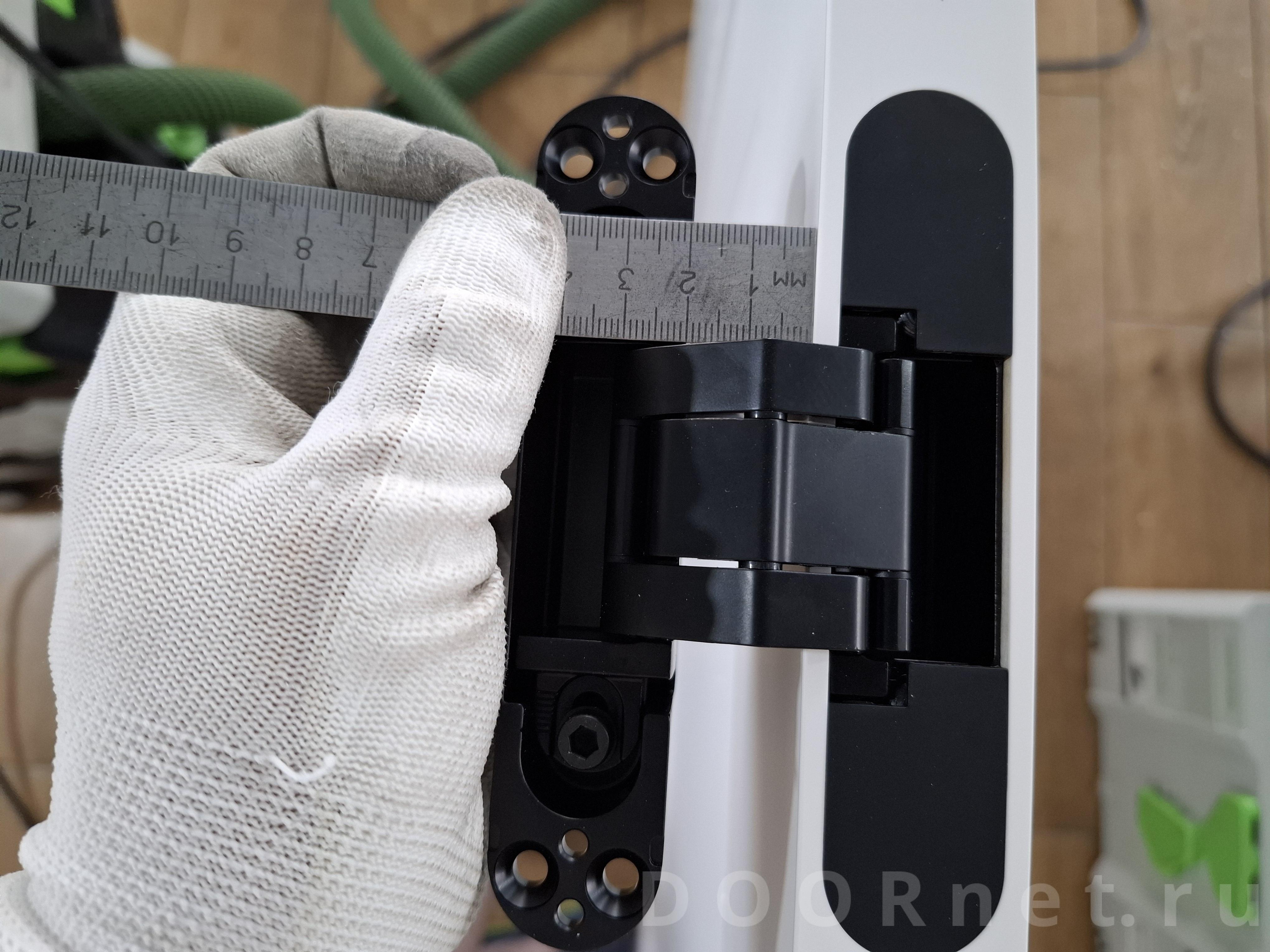

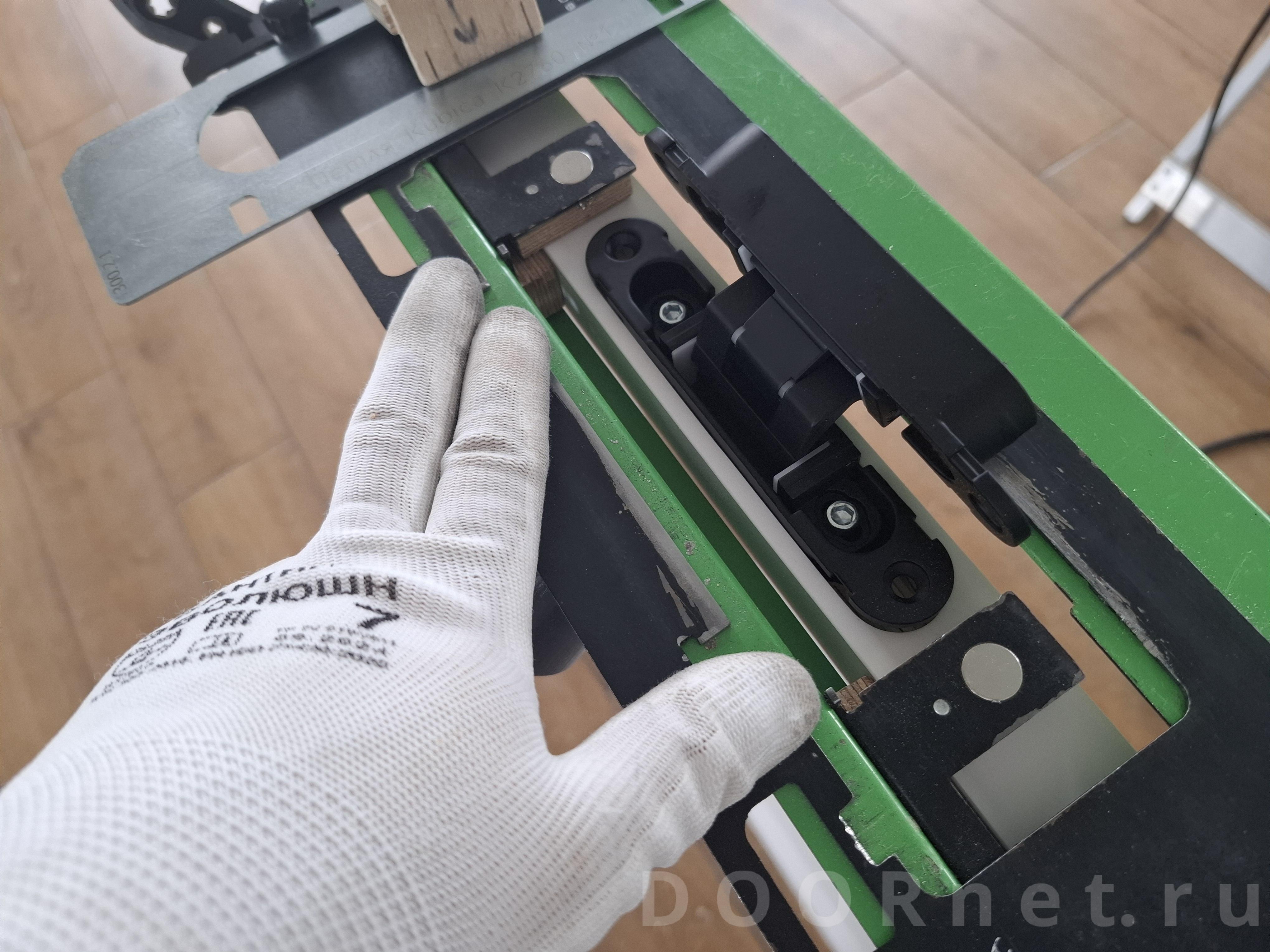

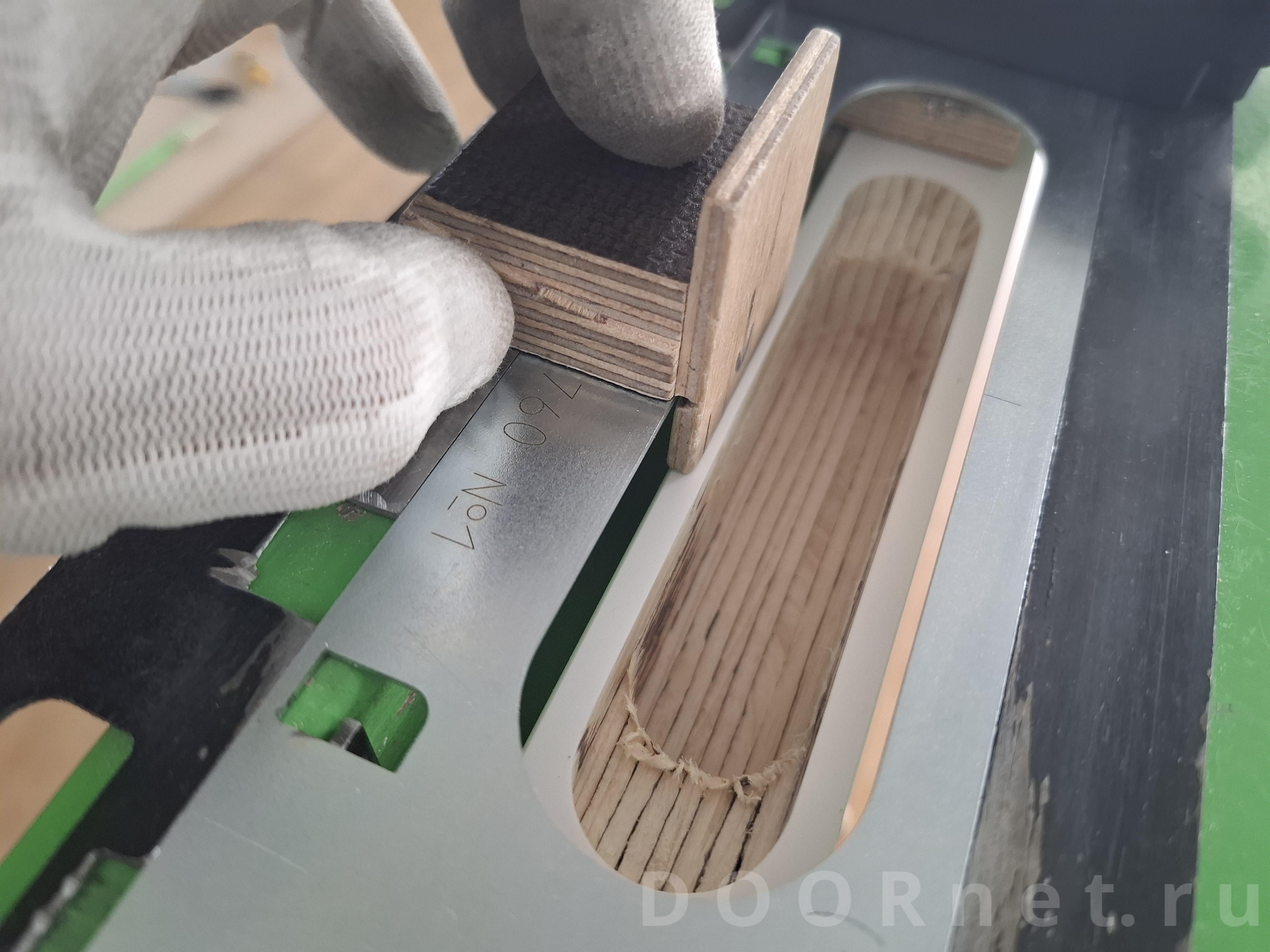

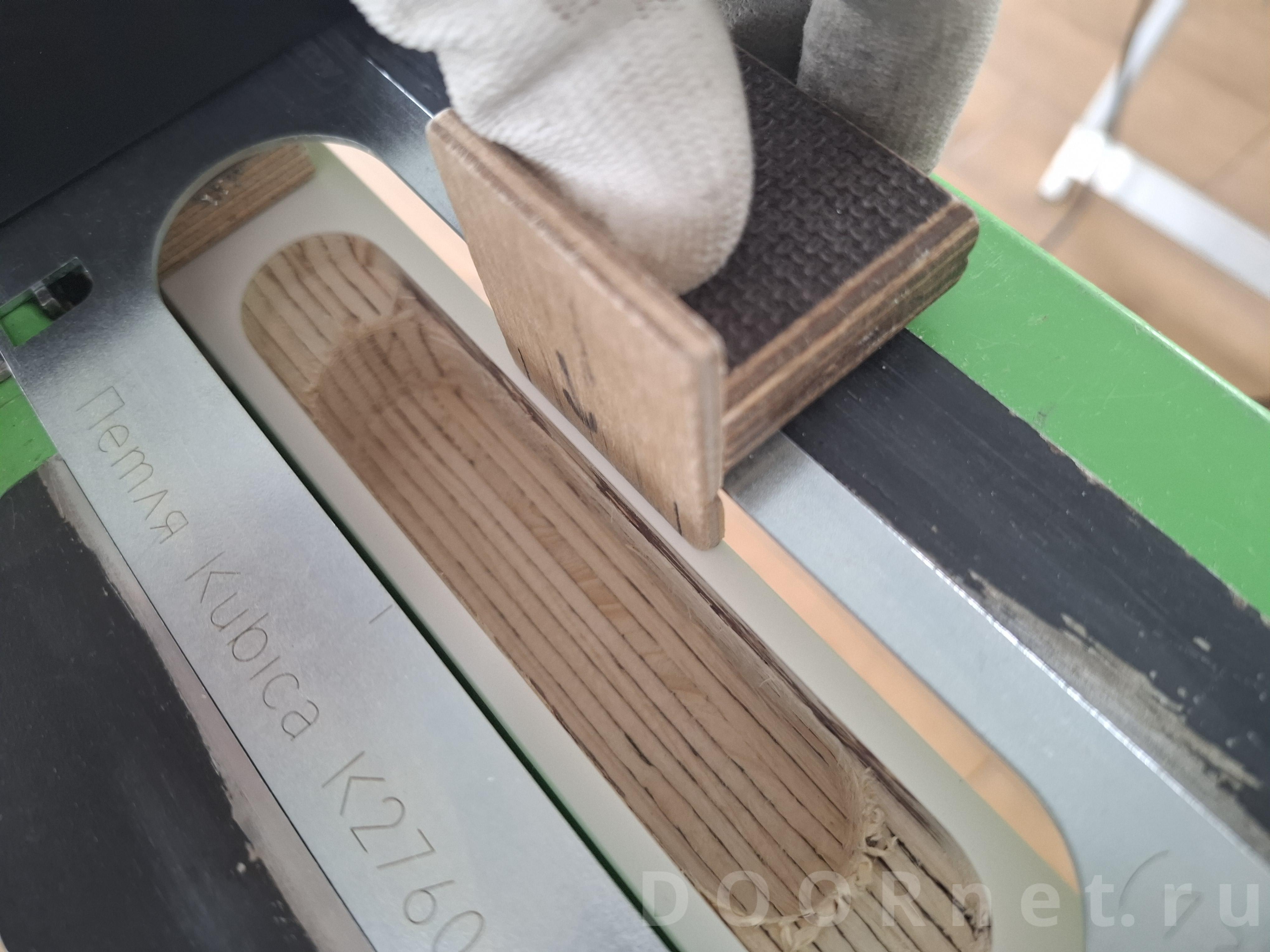

Точное позиционирование под новую петлю на место старой. центр + высота

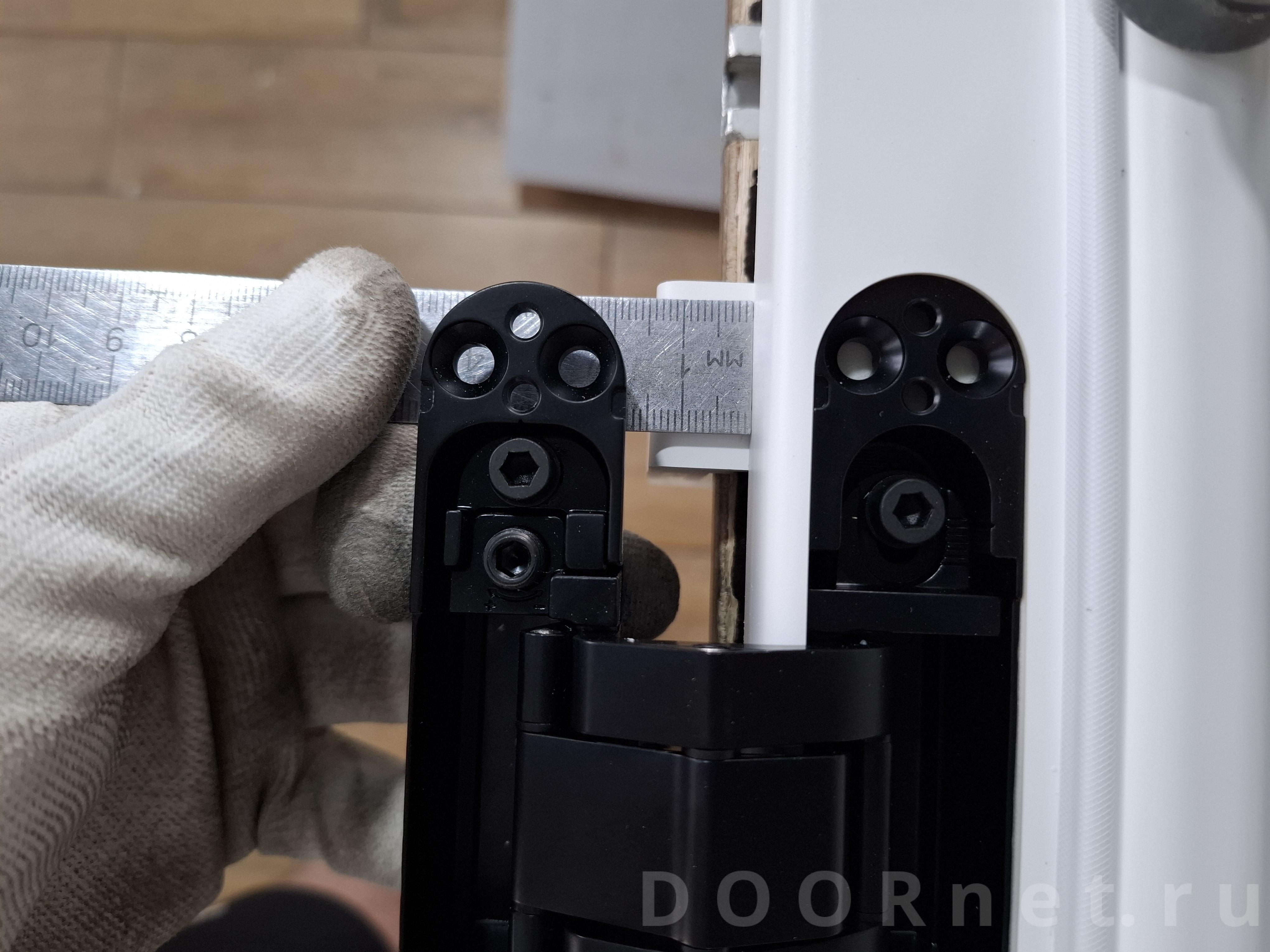

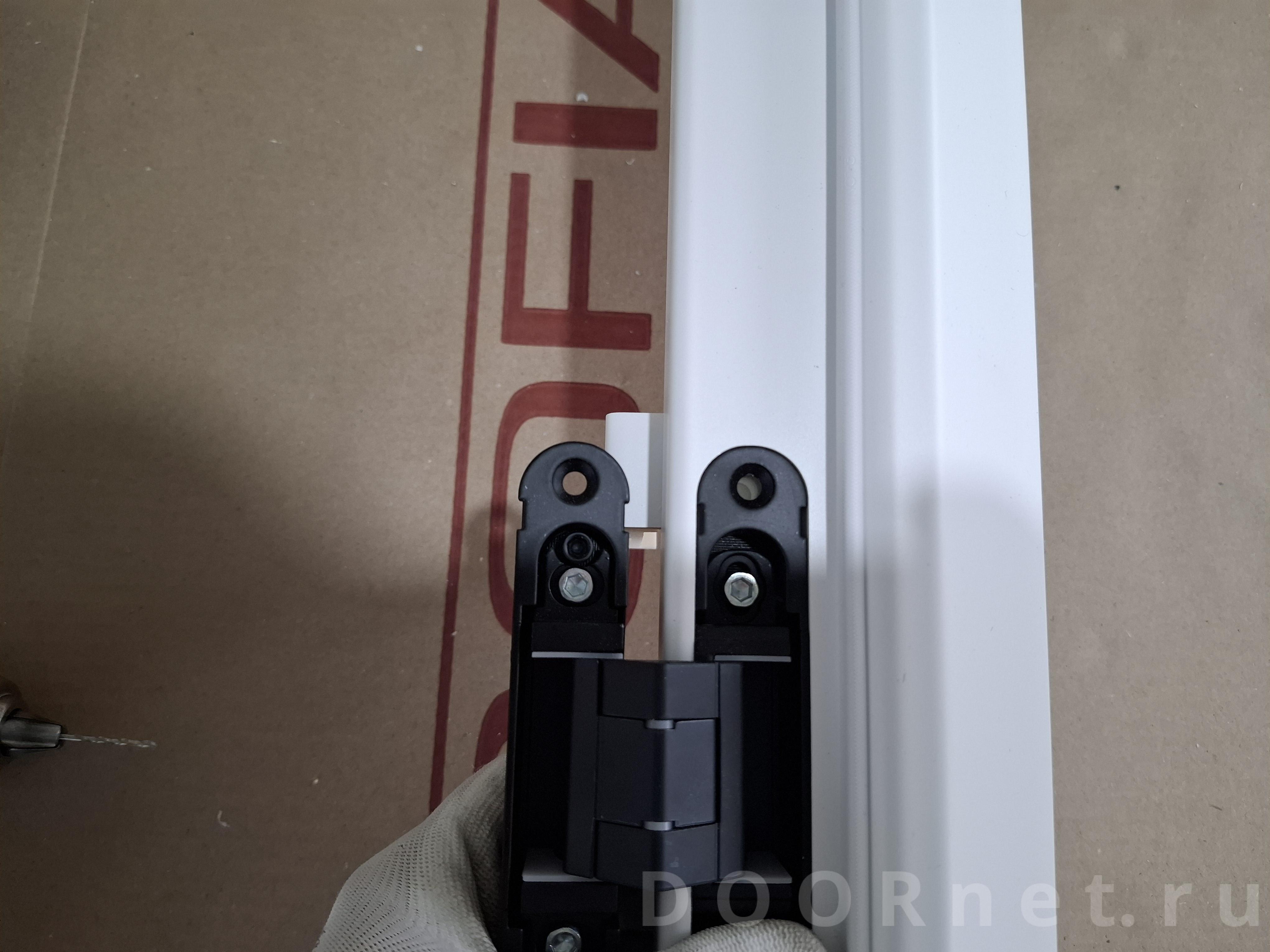

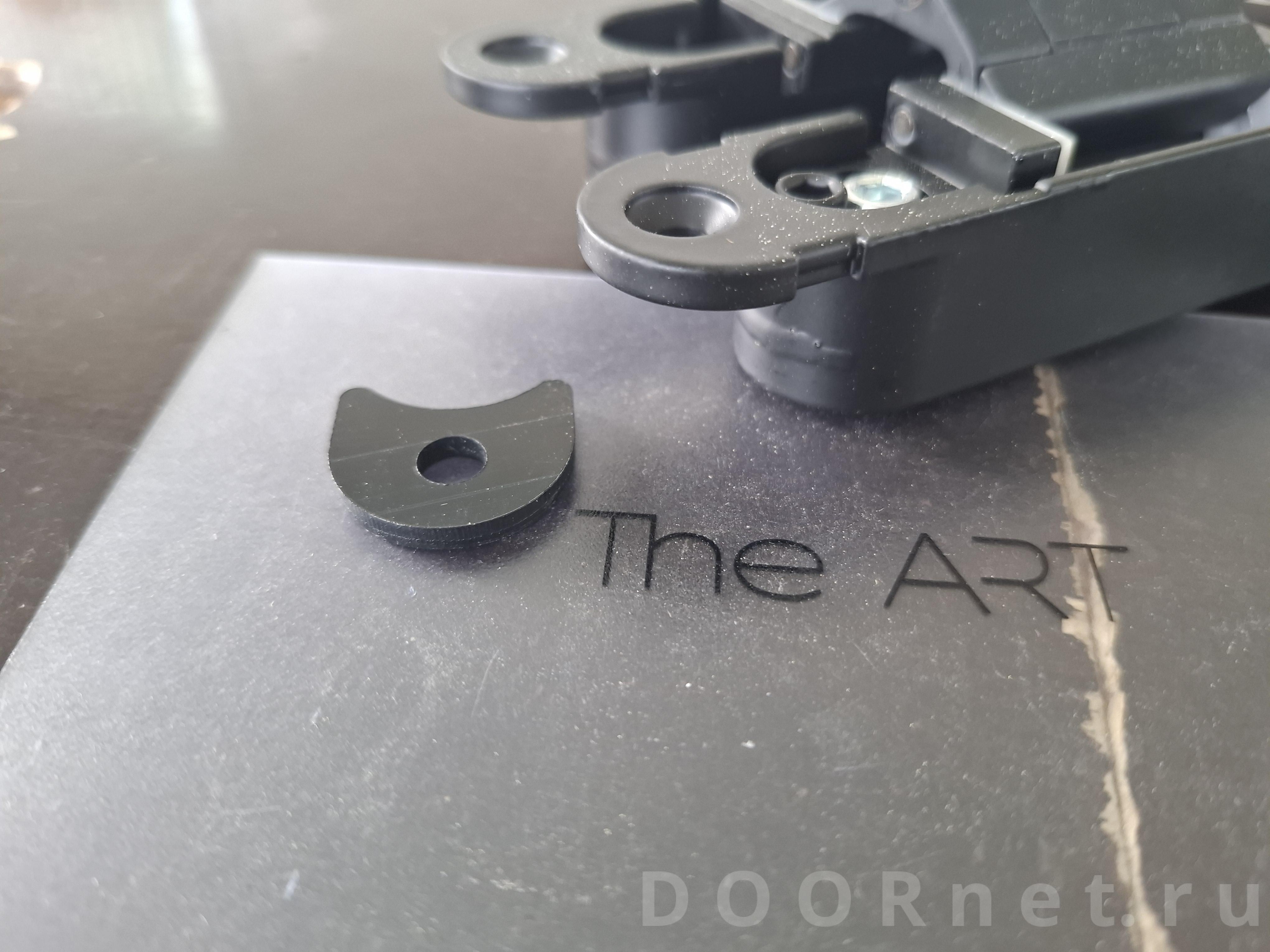

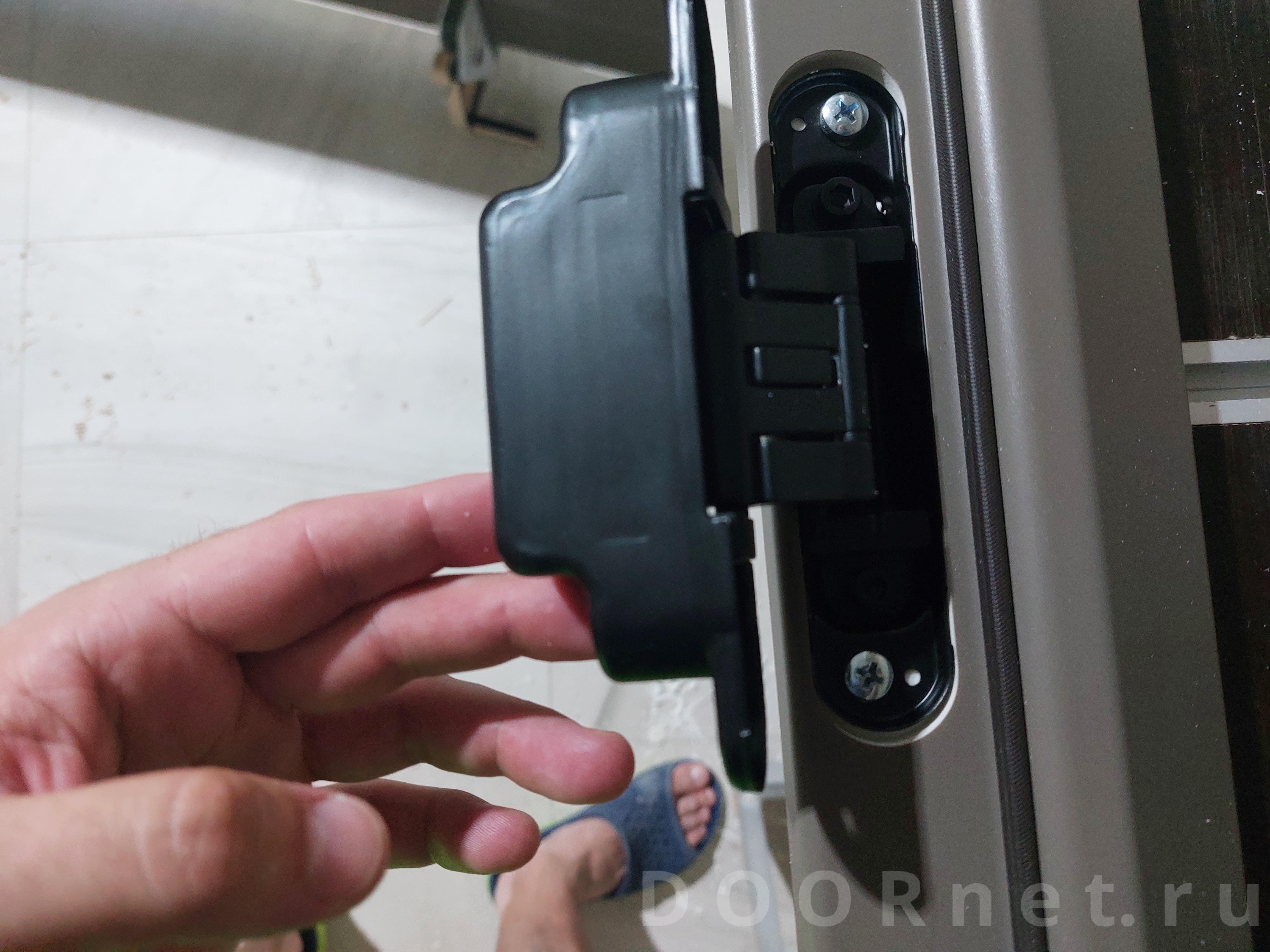

ceam 1430max, как "оригинал" с подкладкой

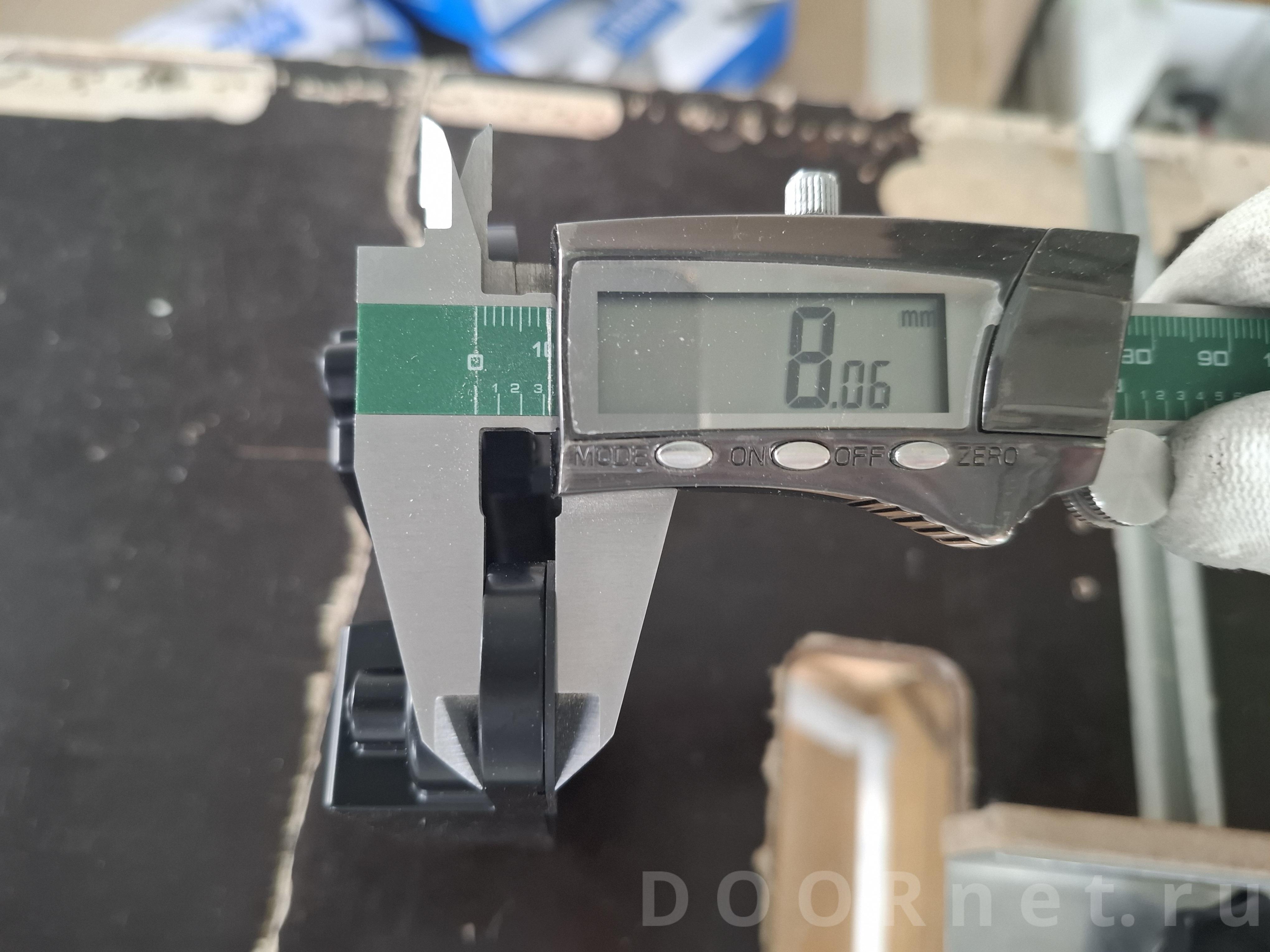

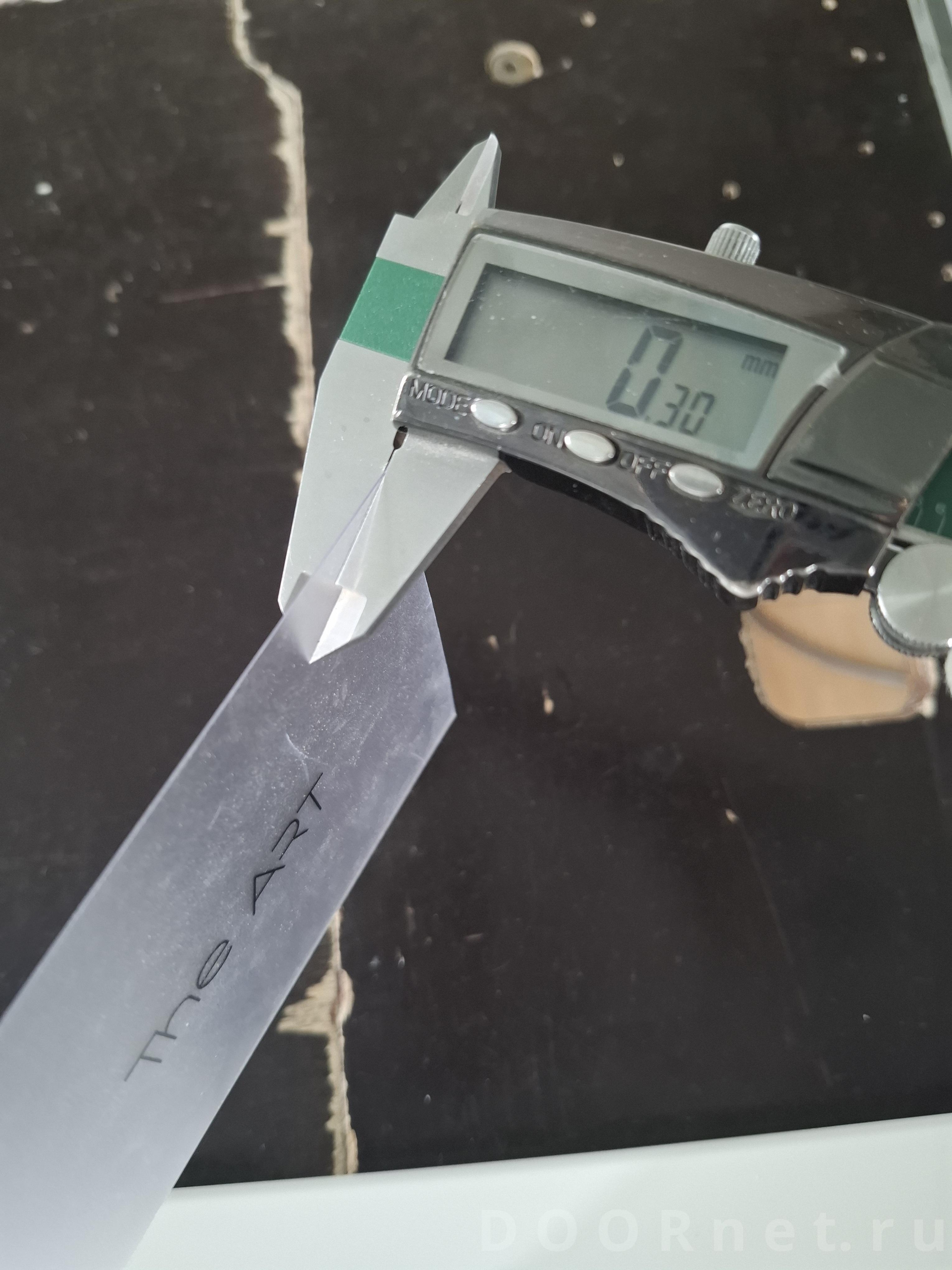

Компенсатор вывода петли на поверхность (0.30 мм.), но не везде нужен

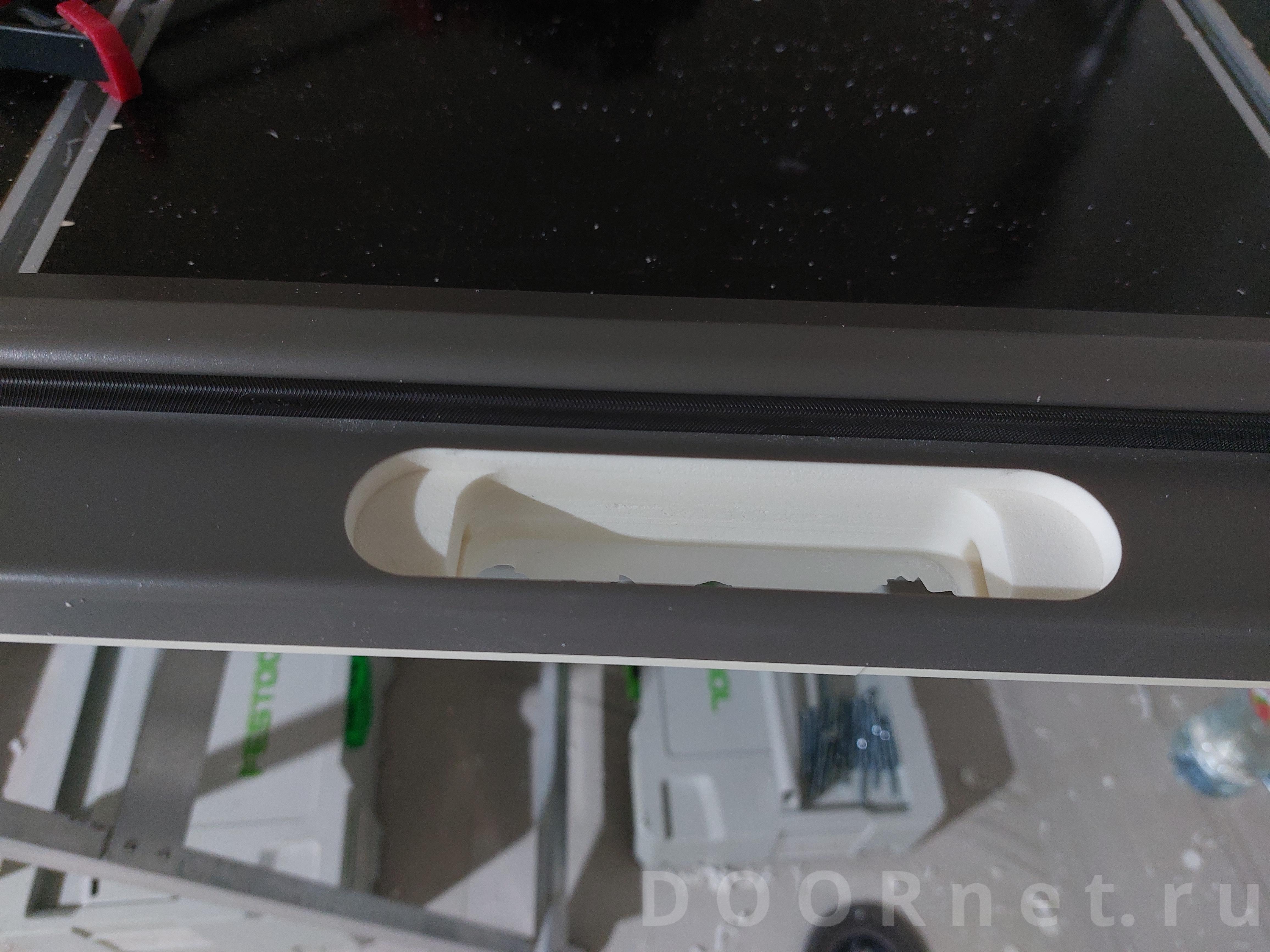

Итог фрезеровки в полотно и короб

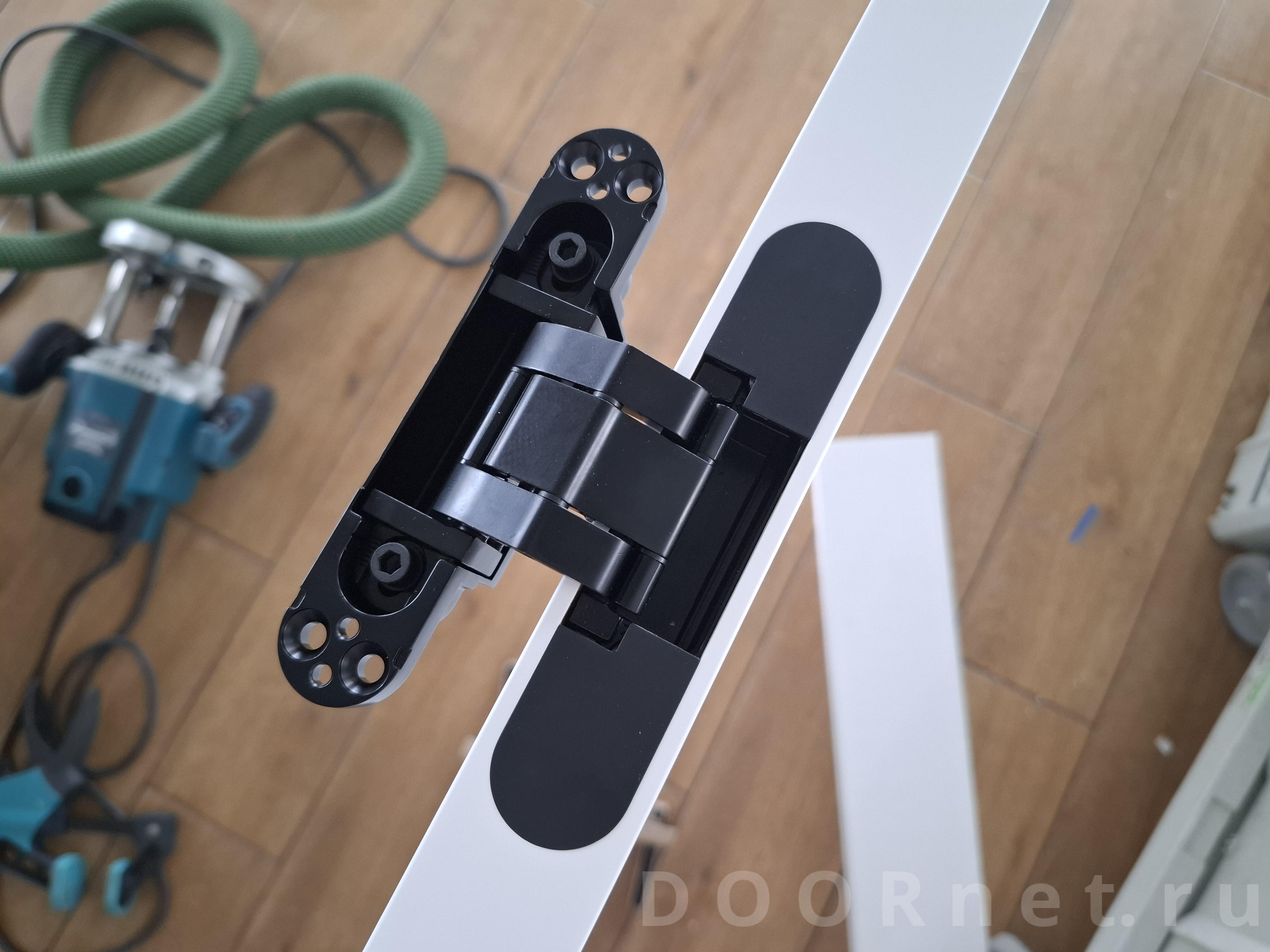

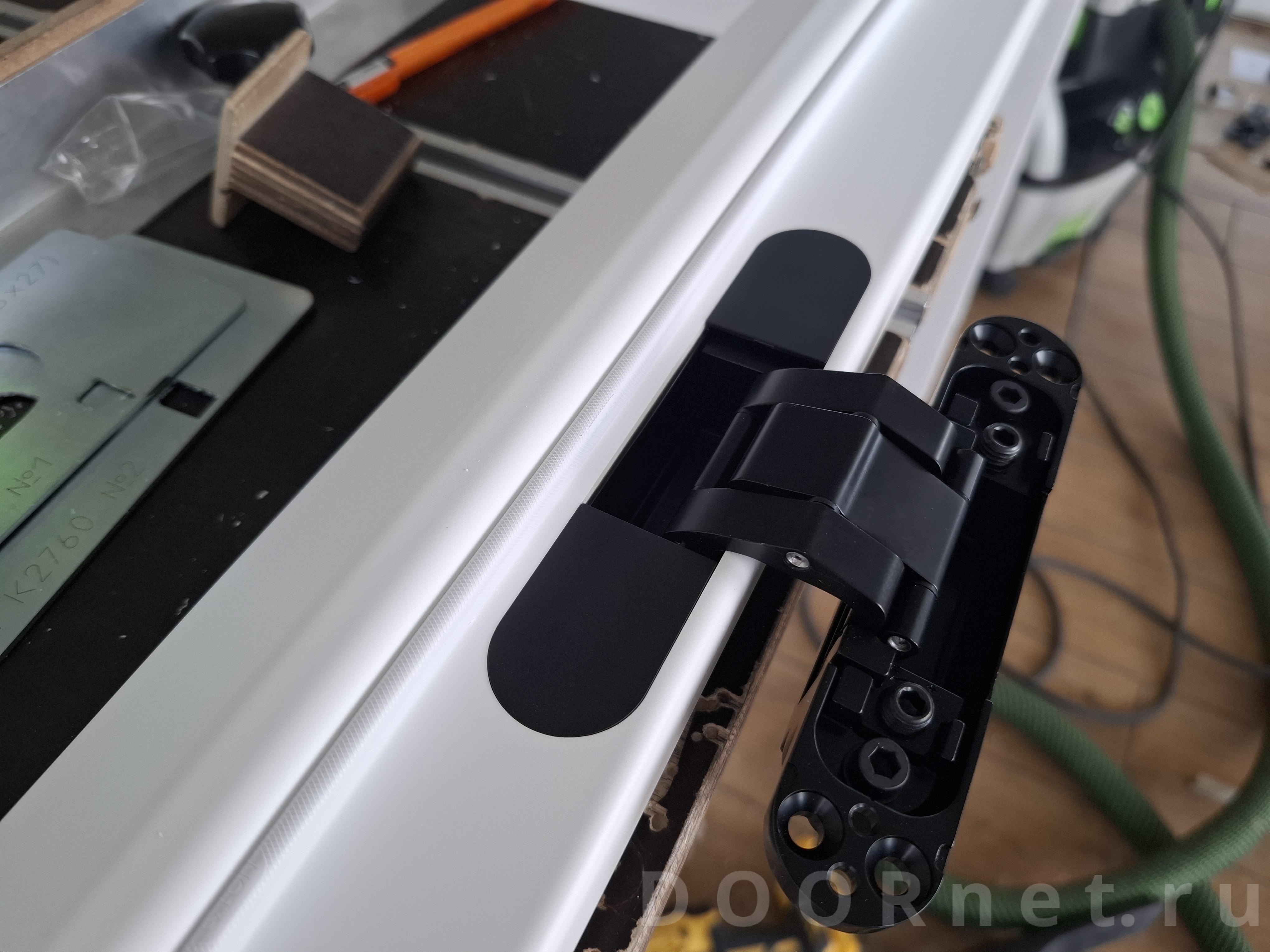

Наглядная разница между петлями с перекрытием наличника на полное открывание

[Максим Порватов]

Крутая подмена
Такой вопрос, почему центровка новых петель происходила одинаково со всех сторон по отношению к старым петлям? по бокам понятно, а по высоте почему нельзя просто взять и отмерить от верха старой петли и фрезернуть только вниз?

[Stock]

Крутая подмена
Такой вопрос, почему центровка новых петель происходила одинаково со всех сторон по отношению к старым петлям? по бокам понятно, а по высоте почему нельзя просто взять и отмерить от верха старой петли и фрезернуть только вниз?

межпетлевое расстояние было на 1,5 мм разное на коробе и полотне . делал индивидуально все 4 проточки . петли почти идентичны по высоте с разницей в 1 мм., поэтому подмена петли была с подрезкой боков и красиво приходящего радиуса сопряжения к концам фрезеровки старой петли.

[Stock]

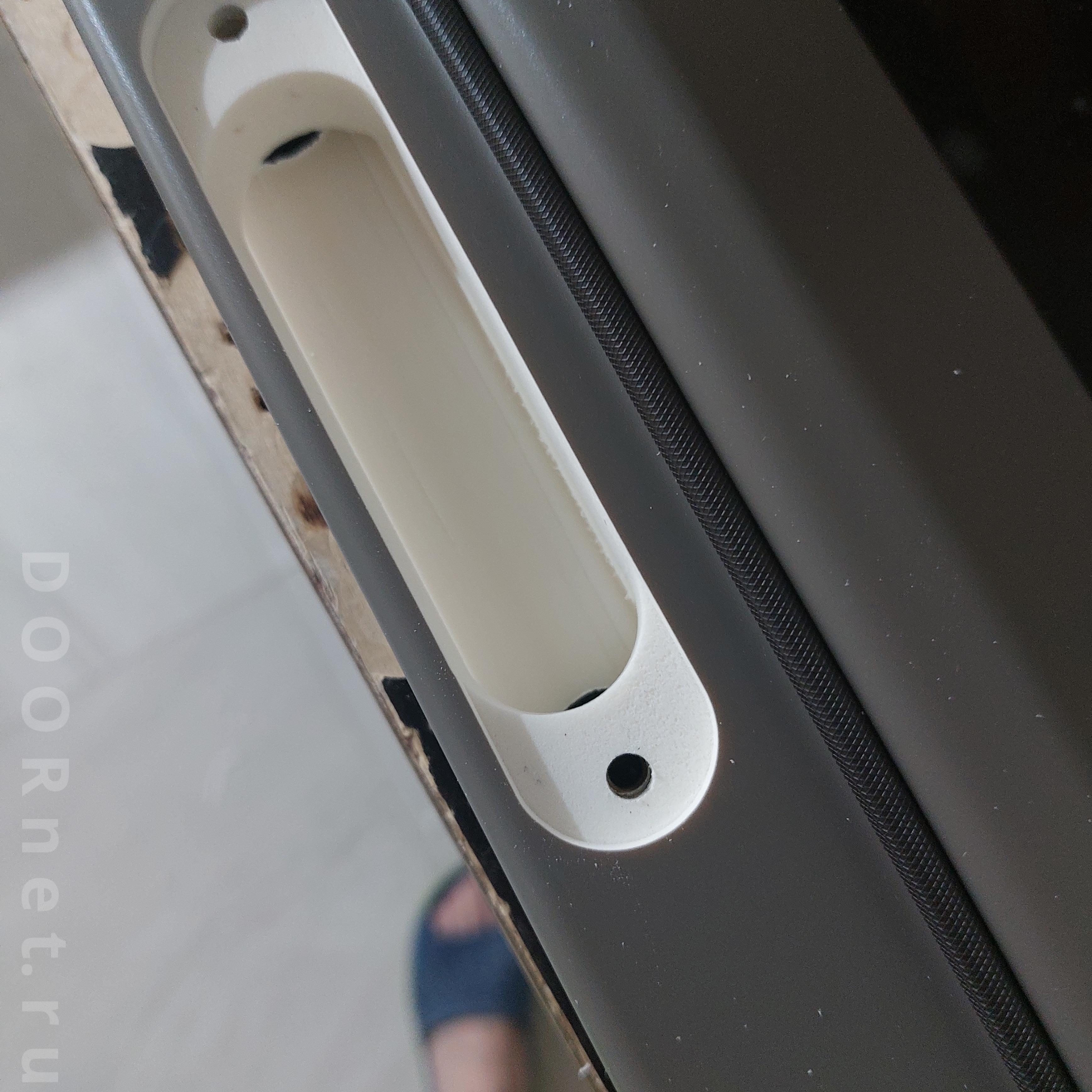

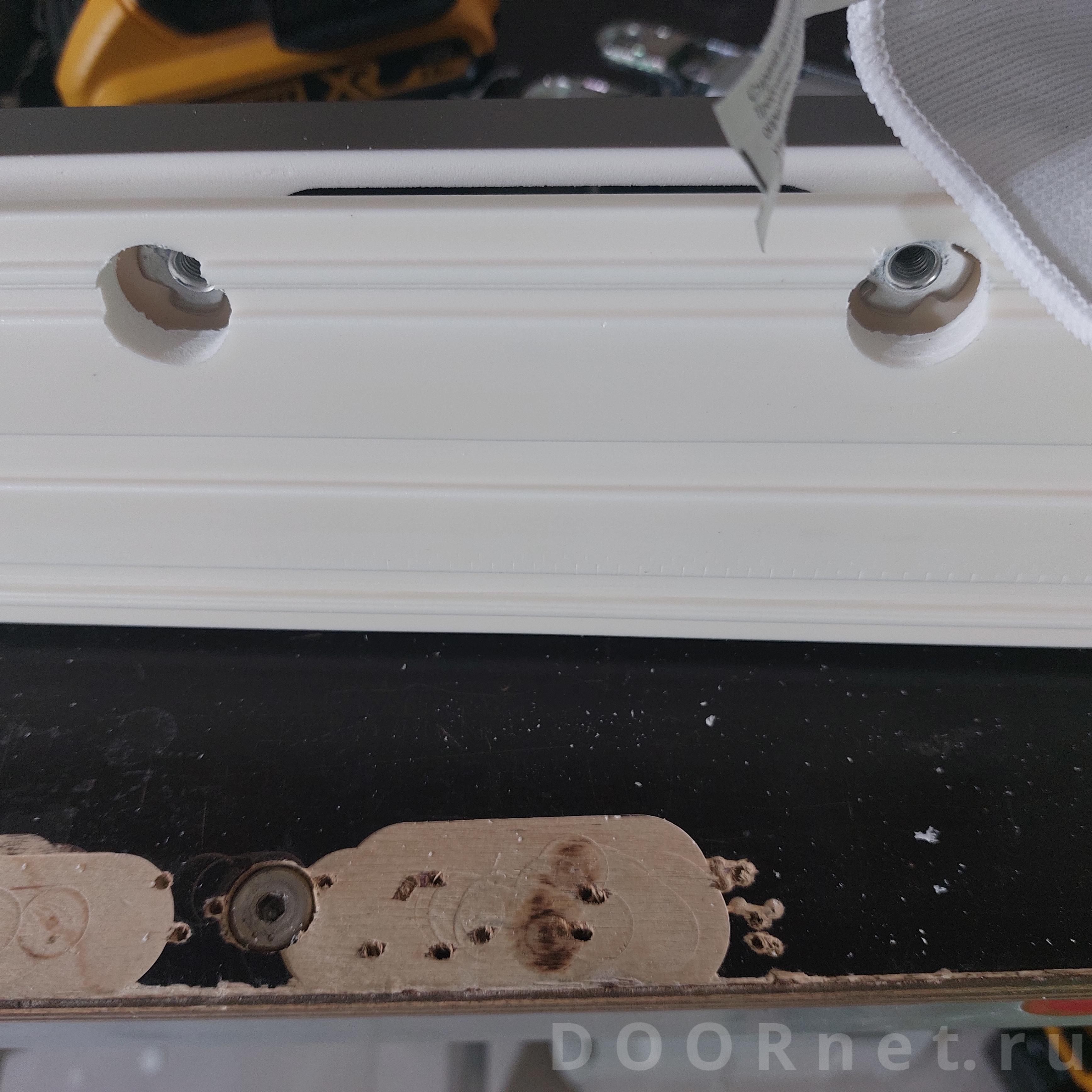

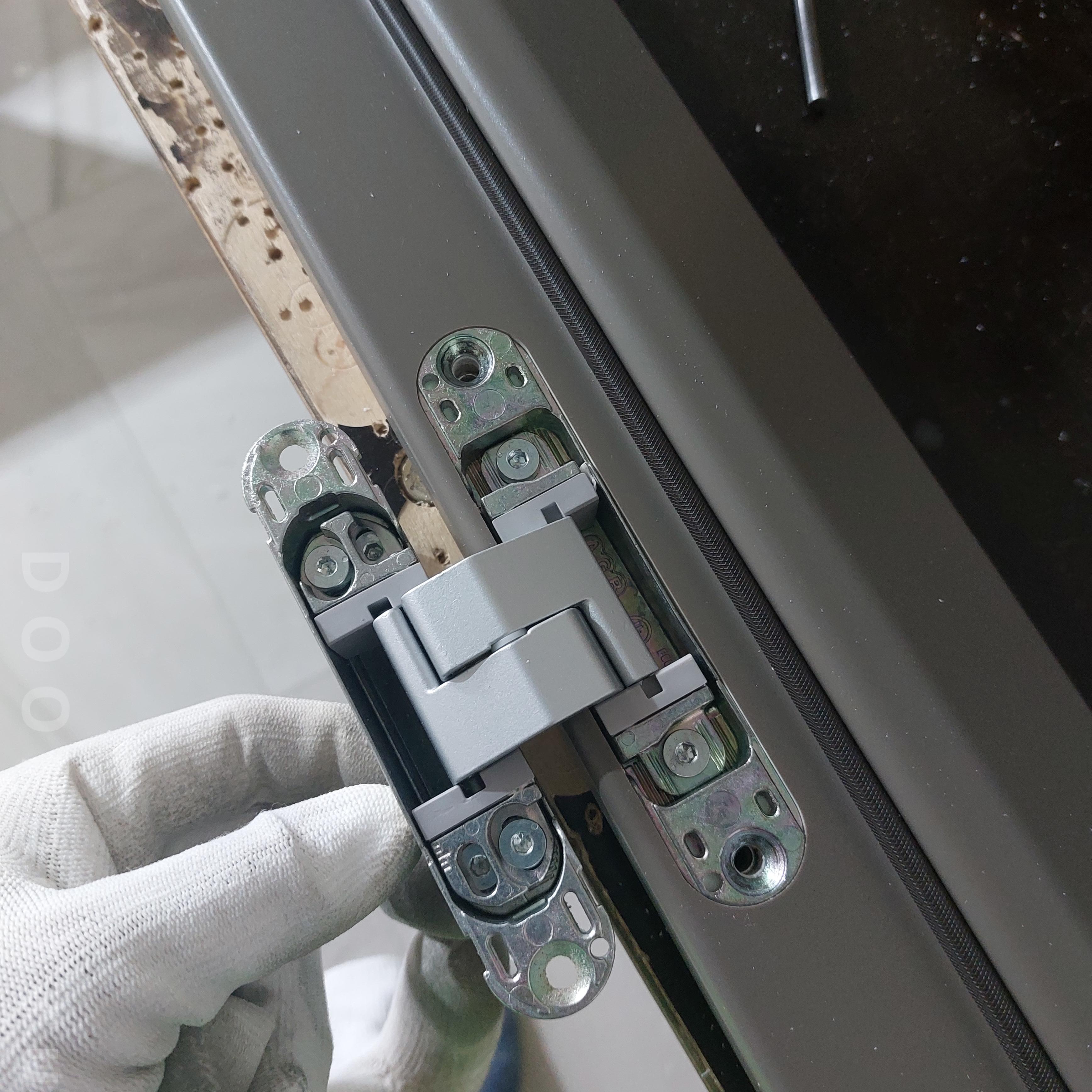

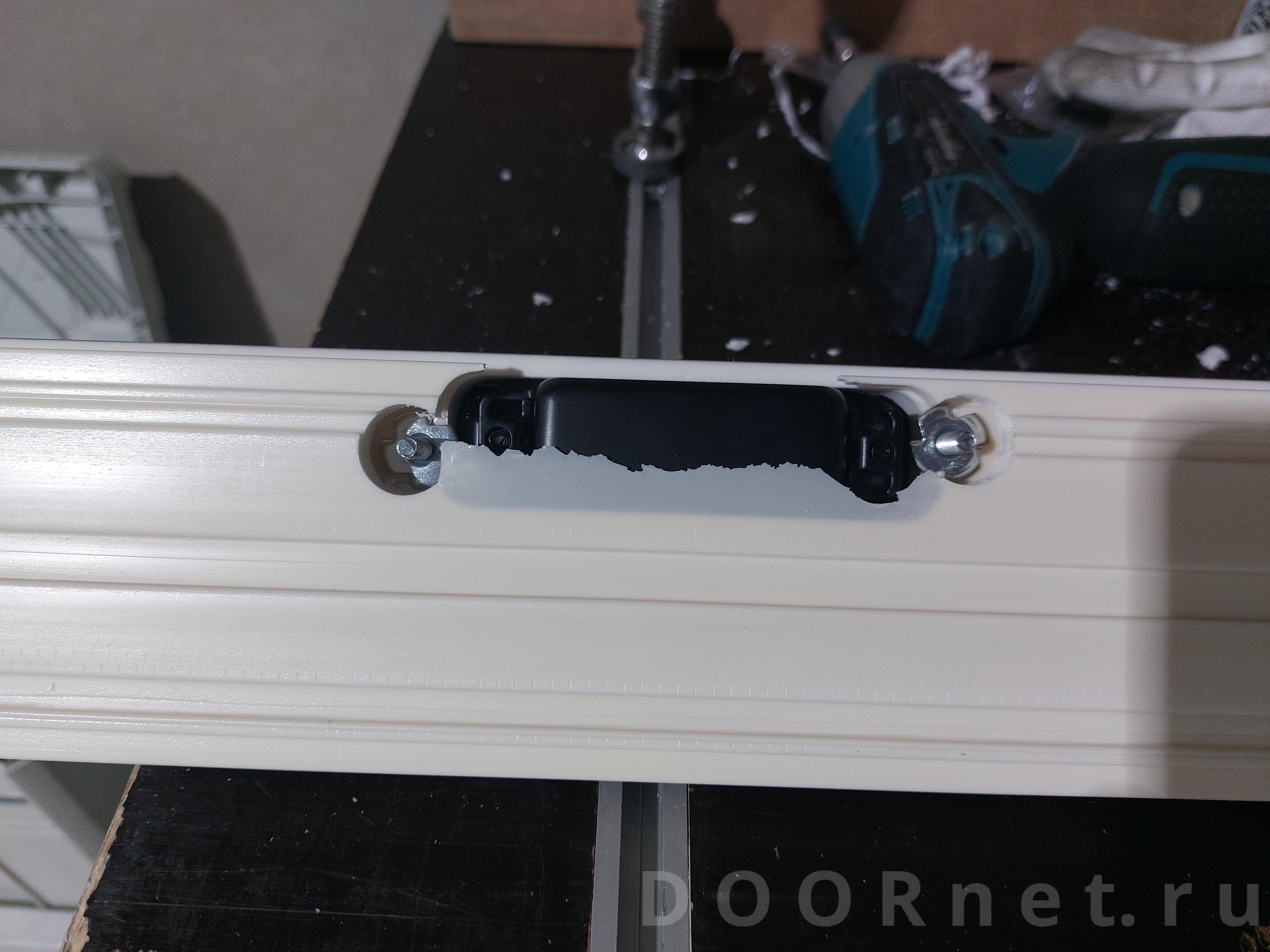

так же был момент , когда заказчики изначально не заказали врезку фурнитуры на фабрике из за подобного нюанса и , возможно , в целях экономии. были скомбинированы так же 2 вида петель agb3 + k2760 для 90° и 180° открывания. k2760 в пвх короб были посажены на имитацию оригинального крепежа со всеми необходимым выборками.
